ПРИЗНАЧЕННЯ

Призначений для виявлення порушника як в приміщенні, так і на вулиці. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами і для захисту периметрів.

ПРИНЦИП РОБОТИ ІЧ-БАР'ЄРА LBW-60-4

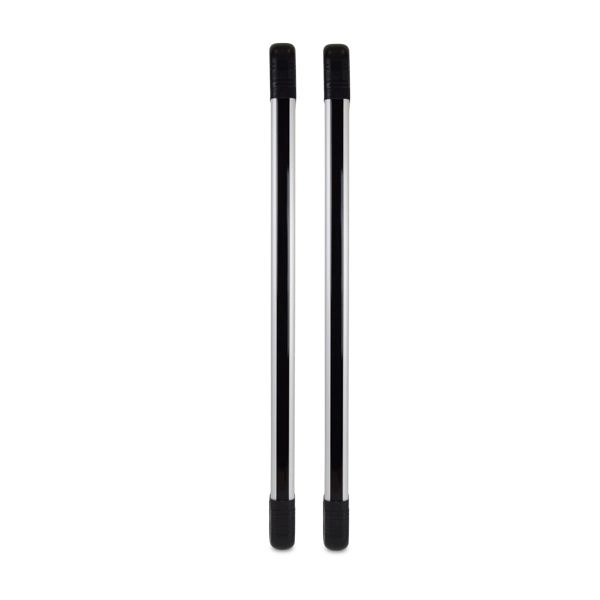

Бар'єр складається з двох частин: передавача (TRANSMITTER) і приймача (RECEIVER). У передавачі знаходяться діоди, випромінюючі інфрачервоні пучки світла, а в приймачі діоди, що приймають їх. Якщо хоч би два інфрачервоних променя перекриваються стороннім предметом або істотою, бар'єр переходить в режим "ТРИВОГА" і приймач передає сигнал на центральний блок охоронної сигналізації.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Тип датчика: дротовий Кількість інфрачервоних променів: 4 Довжина ІЧ-променя: 60m Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів) Вертикальний кут налаштування променя: нерегульований Швидкість відгуку: 40msec Тампер: NC Виходи реле: NC/NO/COM (30V/1A) Живлення: DC 11-18V Споживання: 90mA max Міра захисту: IP65 Діапазон температур: - 25°C... 55°C Розміри: висота 76cm

УСТАНОВКА ІЧ-БАР'ЄРА

1. Виберіть необхідне місце для установки бар'єру. 2. Переконайтеся, що передавальна частина знаходиться навпроти приймача, і що діоди приймача і передавача розташовані на одному рівні. Коли діоди на одному рівні, при включеному живленні ІЧ-бар'єр знаходиться в режимі "ОХОРОНА". Якщо ж діоди не розташовані один навпроти одного, бар'єр перейде в режим "ТРИВОГА". 3. Переконавшись, що приймач і передавач спрямовані правильно, закріпите обидві частини бар'єру за допомогою шурупів і кріпильних елементів.

КОМПЛЕКТАЦІЯ LBW-60-4

ІЧ-бар'єр, що складається з передавача і приймача комплект кріпильних елементів інструкція
