Лунь Лінд 9м4 - це пристрій для індикації та управління системою охорони кодами, доповнене світлодіодною клавіатурою.

Пристрій провідний, має оновлений процесор, сервісний miniUSB роз'єм, інтерфейс RS-485, записує радіодатчики в Лунь 11, Лунь 25. Клавіатура підтримує світлодіодну індикацію до 16 зон.

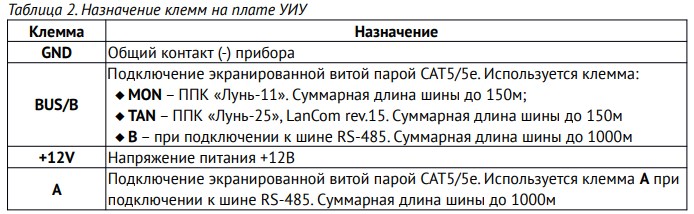

Плата пристрою індикації і управління має такі клеми:

• GND - загальний контакт;
• BUS/B - для підключення екранованої витої пари CAT5/5e: MON - ППК Лунь-11, TAN - ППК Лунь-25, B для підключення до шини RS-485;
• + 12V - напруга живлення;
• A - для підключення екранованої витої пари CAT5/5e при підключенні до шини RS-485.

Напруга живлення - 12 В, струм споживання в черговому режимі - 50 мА, максимальний струм споживання - 160 мА.

Основне призначення Лунь Лінд 9м4

Клавіатура Лунь Лінд 9м4 призначена для управління і індикації стану приладів приймально-контрольних охоронно-пожежних. Сумісна з ППК Лунь-11, Лунь-25, LanCom rev.15.

Особливості Лунь Лінд 9м4

Використання ПІУ розширює можливості ППК і дозволяє:

• ставити/знімати з охорони групи (в тому числі в режимі «Залишаюся дому»), а також відображати режим охорони;
• переглядати стан перших 16 зон обраної групи (або 50 зон - в розширеному режимі);
• вмикати і вимикати обхід перших 50 зон обраної групи;
• управляти паролями/ключами;
• відображати несправності основного і резервного живлення;
• відображати несправності зв'язку;
• відображати всі несправності системи після натискання однієї кнопки;
• відображати рівень радіосигналу GSM/3G;
• реєструвати в групі до 48 радіодатчиків і до 16 радіосирен з відображенням їх рівня сигналу;
• оновлювати ПІУ через кабель miniUSB або в складі охоронної системи.

Є можливість підключення виносного світлодіода. Клавіатура може працювати по шині RS-485.

Лінд 9м4 має горизонтальне виконання і розміри - 158х87х19.5 мм. Підтримує роботу в температурному діапазоні від -5°C ~ +40°C.

Основні технічні характеристики Лунь Лінд 9м4

Тип пристрою: модуль управління+клавіатура;

Кількість зон: 16;

Сумісність: Лунь-11, Лунь-25, LanCom rev.15;

Інтерфейс: miniUsb, RS-485

Живлення: 12 В;

Струм споживання: 160 мА;

Робоча температура: -5°C ~ +40°C;

Розміри: 158х87х19.5 мм;

Вага: 125 г.
